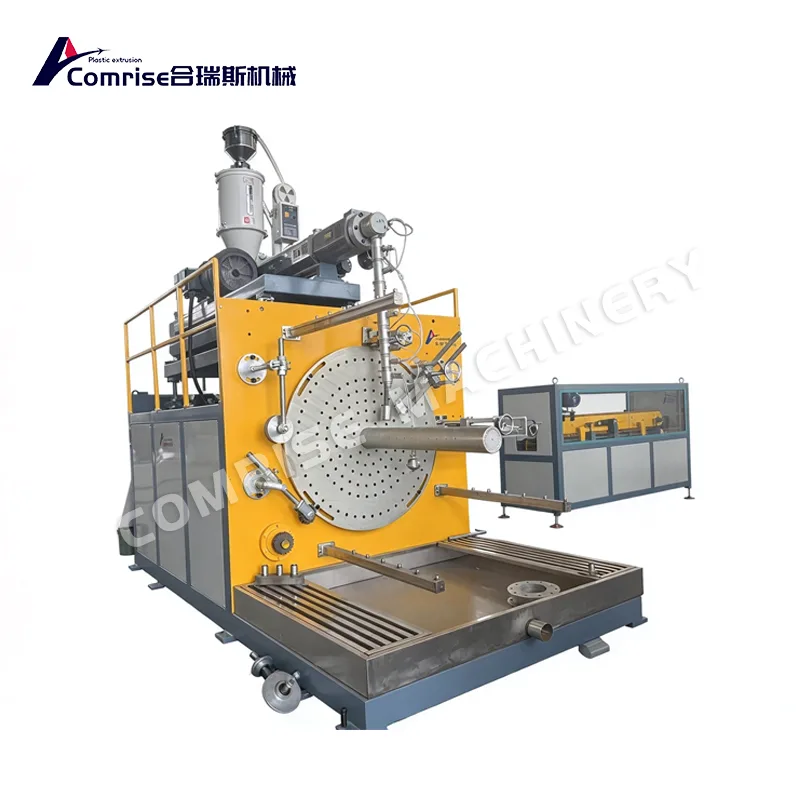

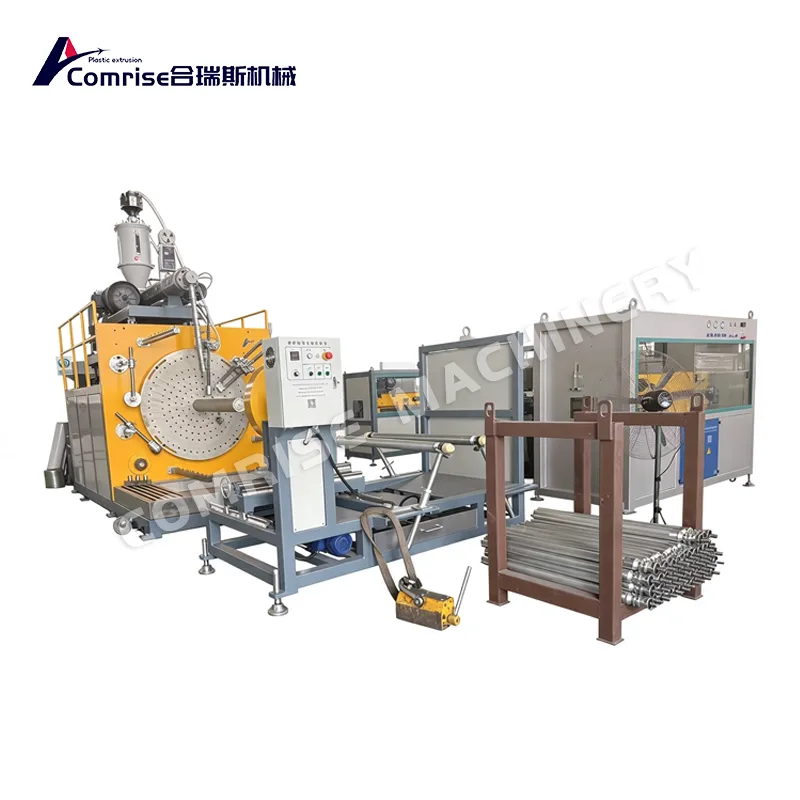

Maszyna do nawijania rur z pustymi ściankami PE

Maszyna do nawijania rur o pustych ściankach Comrise to system do produkcji rur o ściankach strukturalnych o dużej średnicy, przeznaczony do materiałów HDPE, PP i PE pochodzących z recyklingu. Największą zaletą? Zmieniając formę do nawojowania/matrycę profilowaną, ta sama maszyna może produkować zarówno rury nawojowe o pustych ściankach, jak i profilowane rury strukturalne, pomagając klientom wejść na wiele rynków bez konieczności zakupu dwóch linii produkcyjnych.

Kluczowe dane techniczne (kompaktowy stół)

Kluczowe zalety

● Produkcja dwufunkcyjna: Produkuje rury nawojowe o pustych ściankach i inne kompatybilne rury o ściankach strukturalnych poprzez zmianę wymaganego oprzyrządowania.

● Możliwość pracy w dużych średnicach: Obsługuje rury o średnicach od 200 mm do 3000 mm w przypadku wymienionych modeli maszyn.

● Zintegrowany system nawijania: Koordynuje wytłaczanie profili, wytłaczanie kleju i nawijanie spiralne w celu ciągłego formowania rur.

● Elastyczna konfiguracja linii: Różne wytłaczarki, formy do nawijania i sprzęt końcowy można wybrać zgodnie ze specyfikacjami rur i wymaganiami wyjściowymi.

ZłóżWydajność

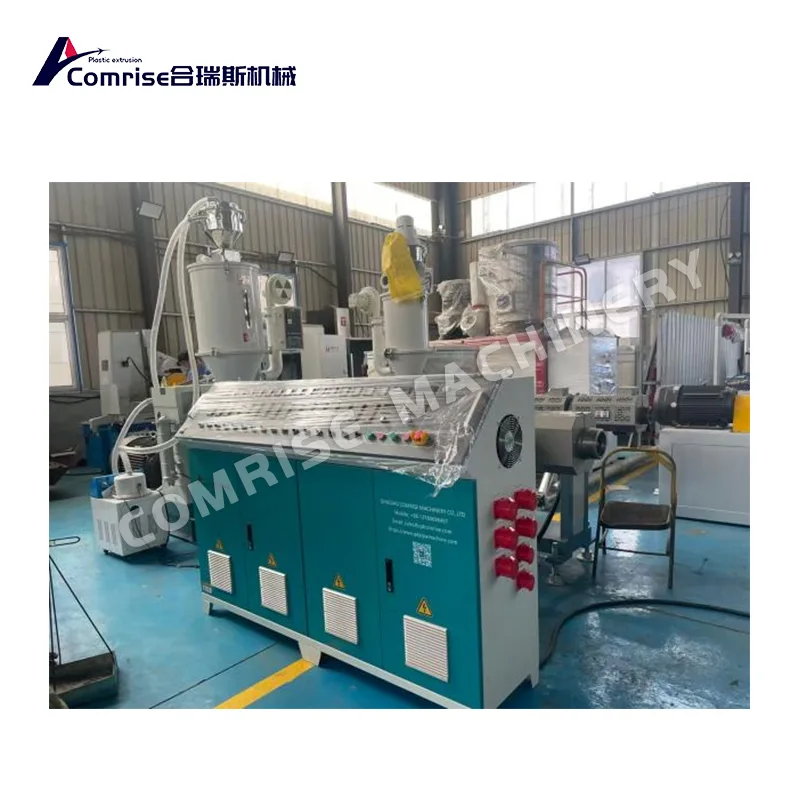

1. Wysokowydajna wytłaczarka jednoślimakowa (wytłaczarka profilowa)

Rowkowany bęben podający i wymuszone chłodzenie wodą zmniejszają zużycie energii przez główny silnik

Śruba i cylinder wykonane z 38CrMoAlA, azotowane, odporne na zużycie i korozję

Stabilne dostarczanie stopu do ciągłego wytłaczania o profilu kwadratowym

2. Forma kalibracyjna głowicy profilowej

Spiralny/rozdzielny kanał przepływowy z polerowaniem lustrzanym dla równomiernego rozprowadzania stopu

Próżniowa tuleja kalibracyjna ustala wymiary profilu przed nawinięciem

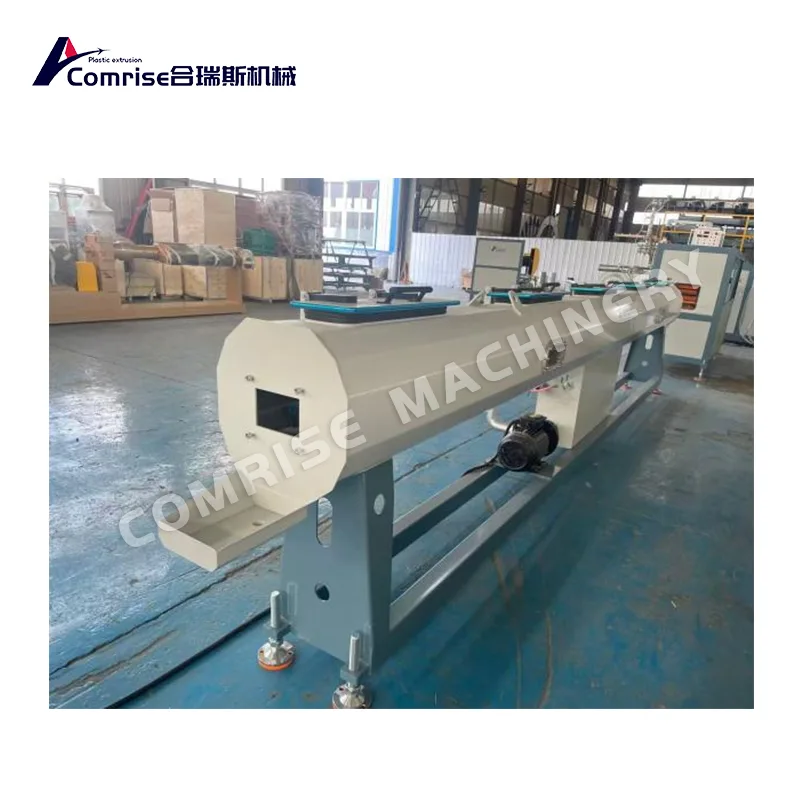

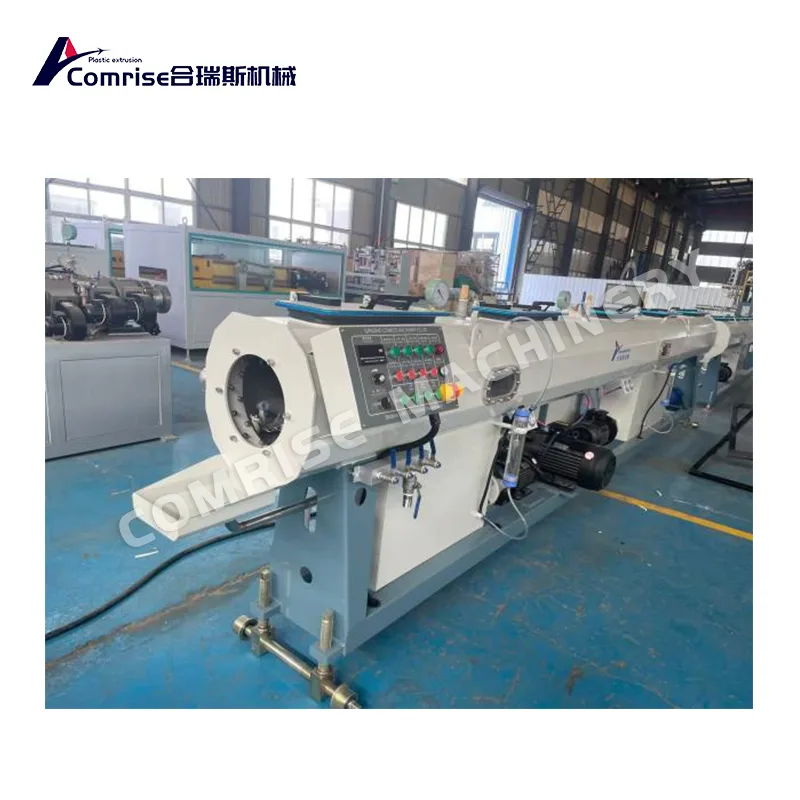

3. Kalibracja próżniowa i układ chłodzenia natryskowego

Maszyna do nawijania rur o pustych ściankach PE wykorzystuje zbiornik próżniowy SUS304 z wielostrefową kontrolą próżni

Progresywne chłodzenie natryskowe zmniejsza naprężenia wewnętrzne i owalność rur

Regulacja w 3 osiach zapewniająca idealne dopasowanie do linii środkowej matrycy

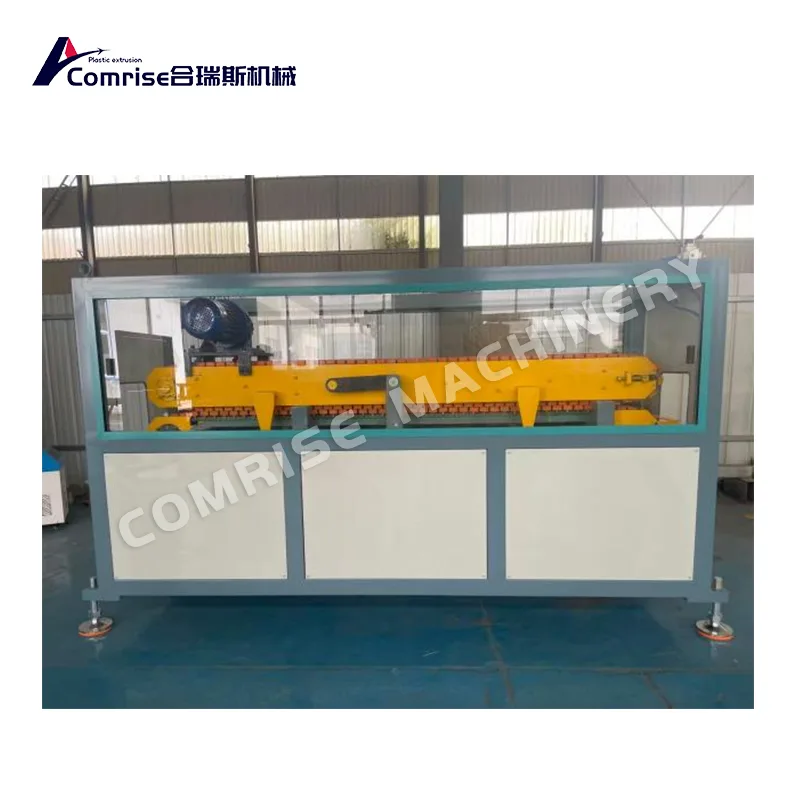

4. Jednostka odciągowa

Wytrzymały system gąsienicowy lub rolkowy do dużych profili

Sterowanie częstotliwością/serwom w celu dopasowania prędkości wytłaczania i nawijania

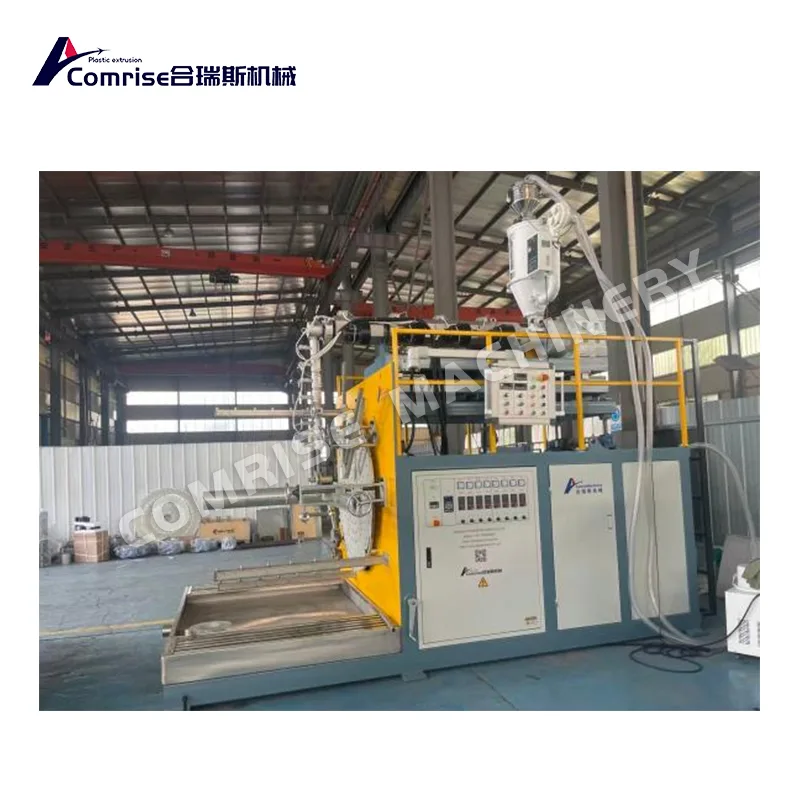

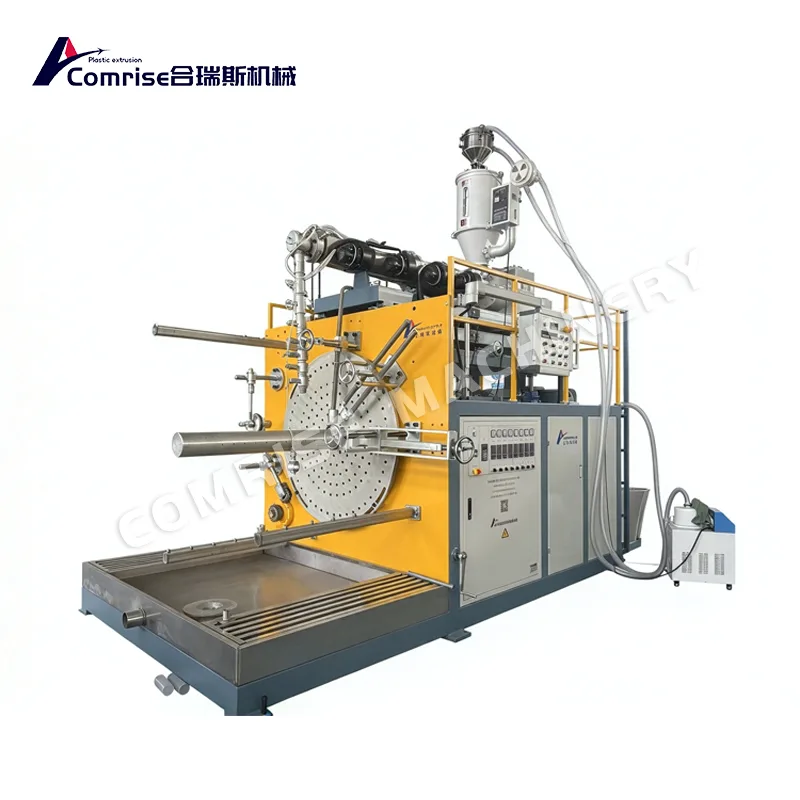

5. Maszyna do formowania uzwojeń spiralnych

Napęd serwo/wieloosiowy kontroluje kąt nawijania i współczynnik zachodzenia na siebie

Regulowany trzpień/oś: jedna maszyna obsługuje wiele średnic

Zmiana formy równa się zmianie produktu: rura pustakowa ↔ rura profilowana

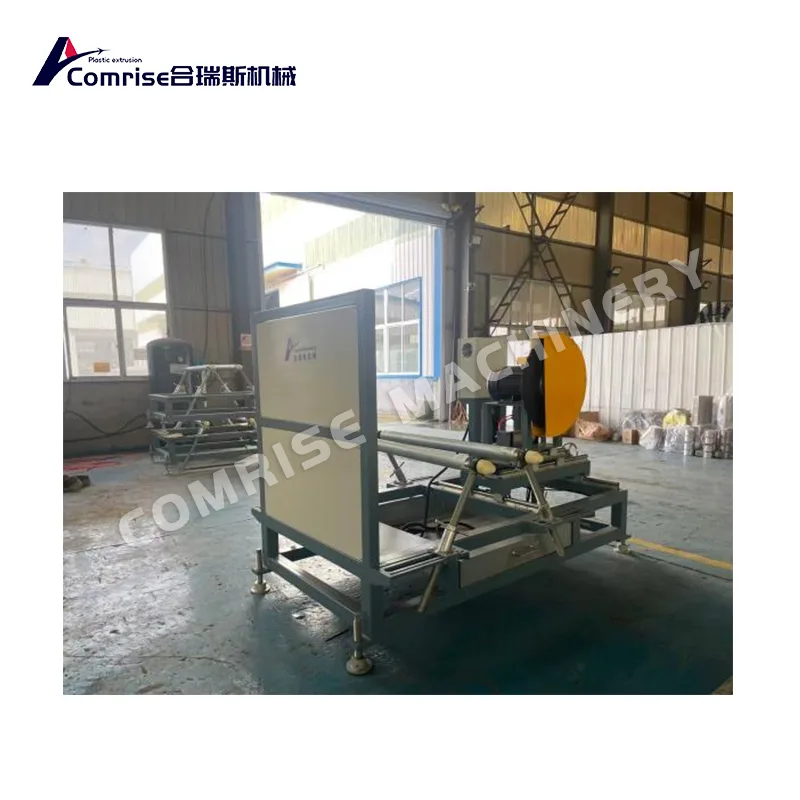

6. Automatyczna maszyna do cięcia

Przemieszczająca się piła/przecinarka zsynchronizowana z ruchem rury

Czyste i gładkie cięcie rur DN200-DN4000

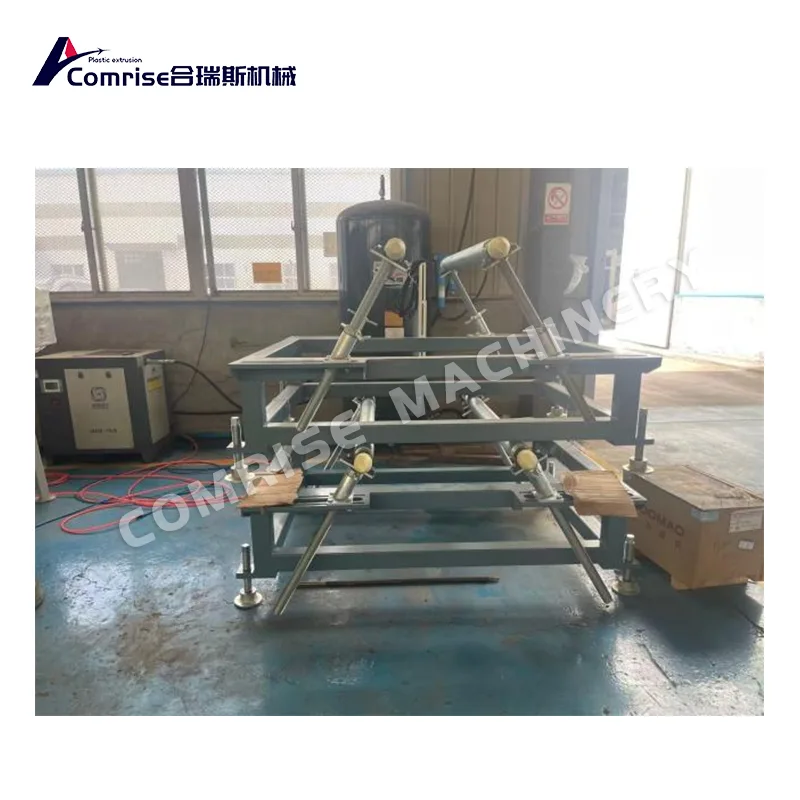

7. Gotowy układacz rur

Podpora rolkowa i rozładunek pneumatyczny

Układ przyjazny dla wózków widłowych/dźwigów

Dlaczego warto wybrać Comrise?

Elastyczność podwójnego zastosowania: pusta ściana i rura profilowana z jednej linii

Niższy koszt materiału: ściana strukturalna zużywa mniej żywicy niż rura z litą ścianą

Stabilna praca 24 godziny na dobę, 7 dni w tygodniu: elektryka słynnego zespołu, PLC + HMI

W cenie uruchomienie i szkolenie inżyniera

Pakowanie eksportowe przez doświadczony zespół: gwarantowany bezpieczny załadunek kontenera

Informacje zwrotne od klientów

"Spodziewaliśmy się jednej maszyny do rur drenażowych. Otrzymaliśmy fabrykę rur elastycznych. Wymiana formy była łatwiejsza niż myśleliśmy. "

Właściciel projektu, Fabryka Rur Drenażowych

Gotowy do wytwarzania większej liczby produktów za pomocą jednej maszyny?

Skontaktuj się z namido wyceny, rysunku układu i wideo fabrycznego na żywo.
